対応鋼管 サイズ |

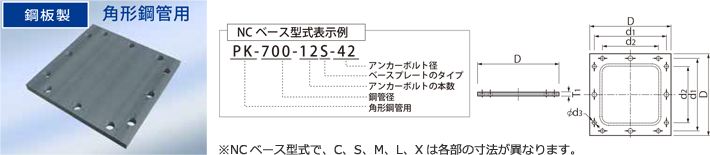

NCベース 型式 |
最大板厚 (mm) |
回転剛性 (×103kNm /rad) |
寸法(mm) | 標準質量(kg) | |||||
---|---|---|---|---|---|---|---|---|---|---|
D | d1 | d2 | T1 | d3 | ベースプレート | アンカーボルト 部材 |
||||
□700 | PK-700-12S-42 | 40 | 873 | 967 | 852 | 638 | 55 | 53 | 404 | 269 |
PK-700-12S-48 | 1190 | 967 | 852 | 638 | 60 | 61 | 440 | 368 | ||
PK-700-12L-56 | 1310 | 1000 | 865 | 626 | 70 | 70 | 550 | 537 | ||
PK-700-12X-64 | 1510 | 1030 | 875 | 616 | 75 | 79 | 625 | 759 | ||
□750 | PK-750-12S-48 | 40 | 1380 | 1050 | 915 | 676 | 60 | 61 | 519 | 373 |
PK-750-12S-56 | 1570 | 1050 | 915 | 676 | 70 | 70 | 606 | 540 | ||
PK-750-12M-64 | 1790 | 1075 | 925 | 666 | 75 | 79 | 680 | 762 | ||
PK-750-12L-72 | 2020 | 1095 | 935 | 656 | 85 | 87 | 800 | 1031 | ||
□800 | PK-800-12S-48 | 40 | 1470 | 1100 | 965 | 726 | 60 | 61 | 570 | 375 |
PK-800-12S-56 | 1710 | 1100 | 965 | 726 | 70 | 70 | 665 | 542 | ||
PK-800-12M-64 | 1880 | 1125 | 975 | 716 | 75 | 79 | 745 | 763 | ||
PK-800-12L-72 | 2230 | 1145 | 985 | 706 | 85 | 87 | 875 | 1033 | ||
□850 | PK-850-12C-48 | 40 | 1610 | 1117 | 1002 | 788 | 60 | 61 | 588 | 374 |
PK-850-12S-56 | 1730 | 1150 | 1015 | 776 | 70 | 70 | 727 | 544 | ||
PK-850-12M-64 | 1920 | 1175 | 1025 | 766 | 75 | 79 | 813 | 765 | ||
PK-850-12L-72 | 2310 | 1195 | 1035 | 756 | 85 | 87 | 953 | 1036 | ||
□900 | PK-900-12C-48 | 40 | 1700 | 1167 | 1052 | 838 | 60 | 61 | 641 | 376 |
PK-900-12S-56 | 1950 | 1200 | 1065 | 826 | 70 | 70 | 791 | 546 | ||
PK-900-12M-64 | 2160 | 1225 | 1075 | 816 | 75 | 79 | 883 | 768 | ||
PK-900-12L-72 | 2380 | 1245 | 1085 | 806 | 85 | 87 | 1034 | 1037 | ||
□950 | PK-950-12S-48 | 40 | 1790 | 1250 | 1115 | 876 | 60 | 61 | 736 | 381 |
PK-950-12S-56 | 2240 | 1250 | 1115 | 876 | 70 | 70 | 859 | 548 | ||
PK-950-12M-64 | 2720 | 1275 | 1125 | 866 | 75 | 79 | 957 | 770 | ||
PK-950-12L-72 | 3080 | 1295 | 1135 | 856 | 85 | 87 | 1119 | 1040 | ||
□1000 | PK-1000-12S-48 | 40 | 2000 | 1300 | 1165 | 926 | 60 | 61 | 796 | 383 |
PK-1000-12S-56 | 2660 | 1300 | 1165 | 926 | 70 | 70 | 929 | 550 | ||
PK-1000-12M-64 | 2790 | 1325 | 1175 | 916 | 75 | 79 | 1034 | 772 | ||
PK-1000-12L-72 | 3180 | 1345 | 1185 | 906 | 85 | 89 | 1207 | 1042 |
