対応鋼管 サイズ |

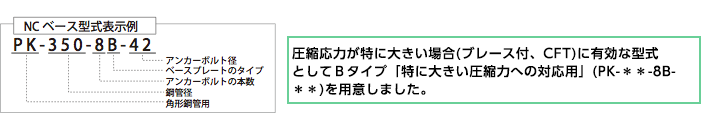

NCベース 型式 |
最大板厚 (mm) |
回転剛性 (×103kNm /rad) |
寸法(mm) | 標準質量(kg) | |||||
---|---|---|---|---|---|---|---|---|---|---|
D | d1 | d2 | T1 | d3 | ベースプレート | アンカーボルト 部材 |
||||
□350 | PK-350-8B-42 | 25 | 184 | 640 | 500 | 330 | 55 | 53 | 177 | 184 |
□400 | PK-400-8B-42 | 32 | 304 | 710 | 550 | 380 | 60 | 53 | 237 | 187 |
□450 | PK-450-8B-48 | 36 | 438 | 760 | 630 | 430 | 65 | 61 | 295 | 269 |
□500 | PK-500-8B-56 | 40 | 620 | 885 | 710 | 480 | 75 | 70 | 461 | 382 |
□550 | PK-550-8B-56 | 40 | 751 | 935 | 760 | 530 | 75 | 70 | 515 | 386 |
□600 | PK-600-8B-64 | 40 | 1020 | 1040 | 830 | 570 | 85 | 79 | 722 | 494 |
□650 | PK-650-8B-64 | 40 | 1160 | 1090 | 890 | 630 | 85 | 79 | 793 | 497 |
□700 | PK-700-8B-64 | 40 | 1360 | 1140 | 960 | 700 | 85 | 79 | 867 | 500 |
□750 | PK-750-8B-64 | 40 | 1403 | 1190 | 990 | 730 | 85 | 79 | 945 | 553 |
□800 | PK-800-8B-64 | 40 | 1576 | 1250 | 1050 | 790 | 85 | 79 | 1043 | 555 |
□850 | PK-850-8B-64 | 40 | 1744 | 1300 | 1100 | 840 | 85 | 79 | 1128 | 558 |
□900 | PK-900-8B-64 | 40 | 1913 | 1350 | 1150 | 890 | 85 | 79 | 1216 | 560 |
