対応鋼管 サイズ |

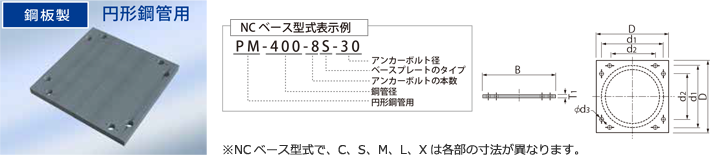

NCベース 型式 |
最大板厚 (mm) |
回転剛性 (×103kNm /rad) |
寸法(mm) | 標準質量(kg) | |||||
---|---|---|---|---|---|---|---|---|---|---|
D | d1 | d2 | T1 | d3 | ベースプレート | アンカーボルト 部材 |
||||
Φ400 | PM-400-8S-30 | 32 | 188 | 567 | 462 | 308 | 50 | 38 | 126 | 96 |
PM-400-8S-36 | 226 | 567 | 462 | 308 | 50 | 45 | 126 | 131 | ||
Φ450 | PM-450-8C-36 | 36 | 238 | 565 | 480 | 326 | 45 | 45 | 113 | 132 |
PM-450-8S-36 | 252 | 620 | 498 | 320 | 55 | 45 | 166 | 133 | ||
PM-450-8S-42 | 391 | 620 | 498 | 320 | 55 | 53 | 166 | 188 | ||
Φ500 | PM-500-8C-36 | 40 | 289 | 599 | 514 | 360 | 45 | 45 | 127 | 120 |
PM-500-8S-42 | 420 | 665 | 550 | 336 | 55 | 53 | 191 | 177 | ||
PM-500-8S-48 | 528 | 665 | 550 | 336 | 55 | 61 | 191 | 241 | ||
PM-500-8M-56 | 640 | 710 | 575 | 336 | 65 | 70 | 257 | 355 | ||
Φ550 | PM-550-8C-36 | 40 | 370 | 649 | 564 | 410 | 50 | 45 | 165 | 122 |
PM-550-8S-42 | 506 | 715 | 600 | 386 | 55 | 53 | 221 | 179 | ||
PM-550-8S-48 | 595 | 715 | 600 | 386 | 60 | 61 | 241 | 244 | ||
PM-550-8M-56 | 694 | 848 | 613 | 374 | 80 | 70 | 452 | 356 | ||
Φ600 | PM-600-8C-36 | 40 | 427 | 699 | 614 | 460 | 50 | 45 | 192 | 124 |
PM-600-8S-42 | 548 | 765 | 650 | 436 | 60 | 53 | 276 | 181 | ||
PM-600-8S-48 | 662 | 765 | 650 | 436 | 60 | 61 | 276 | 246 | ||
PM-600-8M-64 | 745 | 823 | 673 | 414 | 75 | 79 | 399 | 508 | ||
Φ650 | PM-650-8S-42 | 40 | 551 | 815 | 700 | 486 | 60 | 53 | 313 | 183 |
PM-650-8S-48 | 720 | 815 | 700 | 486 | 65 | 61 | 339 | 248 | ||
PM-650-8M-64 | 813 | 913 | 723 | 464 | 80 | 79 | 523 | 510 | ||
Φ700 | PM-700-8S-42 | 40 | 654 | 867 | 752 | 538 | 60 | 53 | 354 | 185 |
PM-700-8S-48 | 756 | 867 | 752 | 538 | 65 | 61 | 384 | 250 | ||
PM-700-8M-64 | 898 | 1040 | 739 | 480 | 95 | 79 | 807 | 510 | ||
Φ750 | PM-750-8S-48 | 40 | 875 | 920 | 765 | 526 | 65 | 61 | 432 | 253 |
PM-750-8S-56 | 912 | 920 | 765 | 526 | 65 | 70 | 432 | 363 | ||
PM-750-8M-64 | 1110 | 1065 | 775 | 516 | 90 | 79 | 801 | 512 | ||
Φ800 | PM-800-8S-48 | 40 | 974 | 970 | 815 | 576 | 65 | 61 | 480 | 255 |
PM-800-8S-56 | 1170 | 970 | 815 | 576 | 70 | 70 | 517 | 365 | ||
PM-800-8M-64 | 1320 | 1115 | 825 | 566 | 95 | 79 | 927 | 514 | ||
Φ850 | PM-850-8S-48 | 40 | 1000 | 1020 | 865 | 626 | 70 | 61 | 572 | 257 |
PM-850-8S-56 | 1340 | 1020 | 865 | 626 | 70 | 70 | 572 | 367 | ||
Φ900 | PM-900-8S-48 | 40 | 1150 | 1070 | 915 | 676 | 70 | 61 | 629 | 260 |
PM-900-8S-56 | 1520 | 1070 | 915 | 676 | 75 | 70 | 674 | 369 |
