対応鋼管 サイズ |
NCベース 型式 |
最大板厚 (mm) |
回転剛性 (×103 kNm /rad) |
寸法(mm) | 標準質量(kg) | ||||
---|---|---|---|---|---|---|---|---|---|

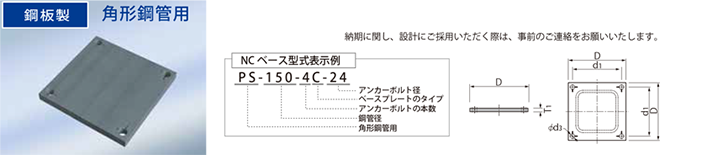

D | d1 | T1 | d3 | ベースプレート | アンカーボルト 部材 |
||||
□150 | PS-150-4C-24 | 12 | 14.4 | 276 | 216 | 28 | 29 | 17 | 42 |
□175 | PS-175-4C-24 | 12 | 17.9 | 300 | 240 | 28 | 29 | 20 | 43 |
□200 | PS-200-4C-24 | 12 | 22.7 | 326 | 266 | 28 | 29 | 23 | 44 |
PS-200-4S-27 | 28.9 | 340 | 270 | 32 | 32 | 29 | 48 | ||
PS-200-4M-30 | 33.5 | 344 | 274 | 36 | 38 | 33 | 54 | ||
□250 | PS-250-4C-24 | 16 | 35.9 | 386 | 316 | 28 | 29 | 33 | 47 |
PS-250-4S-27 | 45.2 | 390 | 320 | 32 | 32 | 38 | 51 | ||
PS-250-4M-30 | 50.8 | 394 | 324 | 36 | 38 | 44 | 57 | ||
PS-250-4L -36 | 62.8 | 415 | 330 | 40 | 45 | 54 | 73 | ||
□300 | PS-300-4S-27 | 22 | 56.4 | 440 | 370 | 32 | 32 | 49 | 53 |
PS-300-4M-30 | 82.7 | 444 | 374 | 36 | 38 | 56 | 59 | ||
PS-300-4L -36 | 105 | 500 | 390 | 40 | 45 | 79 | 76 | ||
PS-300-4L -42 | 125 | 500 | 390 | 45 | 53 | 88 | 101 | ||
□350 | PS-350-4C-30 | 25 | 90.3 | 494 | 424 | 36 | 38 | 69 | 61 |
PS-350-4S-36 | 114 | 515 | 430 | 40 | 45 | 83 | 78 | ||
PS-350-4M-42 | 127 | 540 | 440 | 45 | 53 | 103 | 104 | ||
PS-350-4L -48 | 167 | 565 | 450 | 55 | 61 | 138 | 133 | ||
□400 | PS-400-4C-30 | 32 | 124 | 546 | 476 | 36 | 38 | 84 | 65 |
PS-400-4S-36 | 136 | 567 | 482 | 45 | 45 | 114 | 80 | ||
PS-400-4M-42 | 170 | 592 | 492 | 50 | 53 | 138 | 107 | ||
PS-400-4L -48 | 201 | 617 | 502 | 55 | 61 | 164 | 136 | ||
PS-400-4X-56 | 245 | 649 | 514 | 65 | 70 | 215 | 186 |
