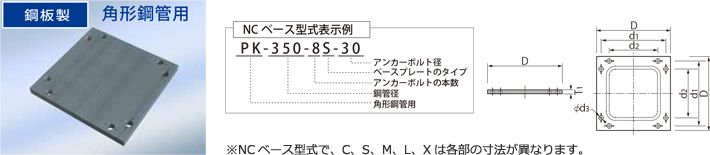

形状・寸法（角形鋼管柱用：8本タイプ）［鋼板製］｜製品情報｜NCベースP

対応鋼管サイズ	NCベース型式	最大板厚（mm）	回転剛性（×10³kNm /rad）	寸法（mm）					標準質量（kg）
対応鋼管サイズ	NCベース型式	最大板厚（mm）	回転剛性（×10³kNm /rad）	D	d1	d2	T1	d3	ベースプレート	アンカーボルト部材
□350	PK-350-8S-30	25	107	522	452	318	40	38	86	94
	PK-350-8M-36		170	574	474	296	45	45	117	133
	PK-350-8M-42		200	574	474	296	50	53	129	186
□400	PK-400-8S-30	32	145	574	504	370	40	38	104	97
	PK-400-8M-36		253	599	514	360	50	45	141	134
	PK-400-8L -42		289	626	526	348	55	53	169	189
□450	PK-450-8C-30	36	263	624	554	420	40	38	122	99
	PK-450-8S-36		288	649	564	410	50	45	165	136
	PK-450-8M-42		355	676	576	398	55	53	197	192
	PK-450-8L -48		414	715	600	386	60	61	241	262
□500	PK-500-8C-30	40	266	699	614	460	40	38	153	89
	PK-500-8C-36		374	699	614	460	50	45	192	124
	PK-500-8S-42		450	726	626	448	55	53	228	178
	PK-500-8M-48		497	765	650	436	60	61	276	246
	PK-500-8X-56		571	800	663	424	70	70	352	358
□550	PK-550-8C-36	40	382	749	664	510	50	45	220	126
	PK-550-8S-42		478	776	676	498	55	53	260	180
	PK-550-8M-48		610	815	700	486	60	61	313	248
	PK-550-8X-56		645	850	713	474	70	70	397	361
	PK-550-8WX-64		736	875	723	464	75	79	451	522
□600	PK-600-8S-42	40	579	828	728	550	55	53	296	182
	PK-600-8M-48		696	867	752	538	60	61	354	250
	PK-600-8L -56		815	900	765	526	70	70	445	363
	PK-600-8X-64		1040	925	775	516	75	79	504	512
□650	PK-650-8S-42	40	583	917	802	588	55	53	363	187
	PK-650-8S-48		851	917	802	588	60	61	396	252
	PK-650-8L -56		934	950	815	576	70	70	496	365
	PK-650-8X-64		1060	980	825	566	75	79	565	514
	PK-650-8WX-72		1200	1000	835	556	85	87	667	667
□700	PK-700-8S-42	40	626	967	852	638	55	53	404	190
	PK-700-8S-48		856	967	852	638	60	61	440	254
	PK-700-8L -56		1080	1000	865	626	70	70	550	367
	PK-700-8X-64		1230	1030	875	616	75	79	625	516
	PK-700-8WX-72		1380	1050	885	606	85	87	736	702
□750	PK-750-8S-48	40	862	1050	915	676	60	61	519	258
	PK-750-8S-56		1170	1050	915	676	70	70	606	369
	PK-750-8M-64		1380	1075	925	666	75	79	680	518
	PK-750-8L -72		1570	1095	935	656	85	87	800	698
□800	PK-800-8S-48	40	957	1100	965	726	60	61	570	260
	PK-800-8S-56		1290	1100	965	726	70	70	665	371
	PK-800-8M-64		1400	1125	975	716	75	79	745	520
	PK-800-8L -72		1590	1145	985	706	85	87	875	700
□850	PK-850-8C-48	40	1130	1117	1002	788	60	61	588	261
	PK-850-8S-56		1330	1150	1015	776	70	70	727	374
	PK-850-8M-64		1660	1175	1025	766	75	79	813	523
	PK-850-8L -72		1860	1195	1035	756	85	87	953	704
□900	PK-900-8C-48	40	1320	1167	1052	838	60	61	641	264
	PK-900-8S-56		1560	1200	1065	826	70	70	791	375
	PK-900-8M-64		1810	1225	1075	816	75	79	883	525
	PK-900-8L -72		2040	1245	1085	806	85	87	1034	706

納期に関し、設計にご採用いただく際は、事前のご連絡をお願いいたします。
